El aparato de medida empleado para medir esta magnitud se denomina watimetro. Por explicarlo de manera breve, internamente consta de un voltímetro y un amperímetro que realizan la multiplicación V x l y hacen que la aguja indique la potencia. Por tanto, tiene cuatro bornes de conexión:

Dos para el voltímetro. Se conectan en PARALELO

Dos para el amperímetro. Se conectan en SERIE

Normalmente, tanto en los bornes del voltímetro como en las del amperímetro, una de ellas suele ir marcada con un punto, asterisco o algún otro tipo de marca. Este borne corresponde al POSITIVO del aparato correspondiente. Se puentean los dos, conectándolos tal y como se ve en las figuras:

Energía Eléctrica

Cuando vimos la Potencia Eléctrica, una de las cosas que dijimos fue que la Potencia es la Energía en la unidad de tiempo, es decir, P = E/I. Si despejamos esta expresión, obtendremos que E = P x t. es decir, la Energía es la Potencia (en vatios) consumida a lo largo del tiempo (en segundos). Se mide en JULIOS (J), aunque existen otras unidades más conocidas. Así:

Si la potencia la ponemos en Kw y el tiempo en horas (E = k\V x h) obtendremos las energía en KILOVATIO-HORA (Kw-h)

Si multiplicamos por 0,24, es decir, E =0,24 x P x t, obtendremos la energía en CALORÍAS (Cal).

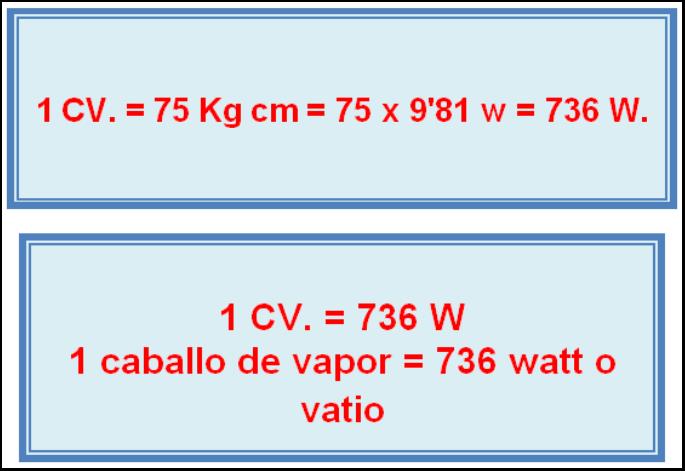

Caballo vapor

La potencia que desarrolla una máquina en un segundo se mide en caballos de vapor (CV). La relación que existe entre un caballo de vapor y el vatio es la misma que en mecánica:

Ejemplo de cálculo

El problema más común es el de averiguar qué cantidad de corriente consume un motor de determinados caballos.

Los conductores pueden agruparse entre sí en serie, en paralelo, o en montaje mixto (que es la combinación de serie y paralelo a la vez).

Resistencias en serie

Se llama montaje en serie cuando las resistencias se disponen unas a continuación de otras, de tal modo, que todas sean recorridas por la misma corriente, donde se observan las siguientes particularidades:

Si en los extremos de este circuito se aplica una diferencia de potencial de V voltios, la corriente en este circuito y, por consiguiente, en cada conductor es:
