Soldadura Electrónica con Estaño



Introducción

La soldadura con estaño es la base de todas las aplicaciones electrónicas porque permite la realización de conexiones entre conductores y entre éstos y los diversos componentes, obteniendo rápidamente la máxima seguridad de contacto.

Consiste en unir las partes a soldar de manera que se toquen y cubrirlas con una gota de estaño fundido que, una vez enfriada, constituirá una verdadera unión, sobre todo desde el punto de vista electrónico.

Ésta es una tarea manual delicada que sólo se consigue dominar con la práctica.

Recuerda que tu habilidad para soldar con efectividad determinará directamente el buen funcionamiento del montaje a lo largo del tiempo. Una soldadura mal hecha puede causar que el producto falle en algún momento.

A continuación primero aprenderás a manejar el soldador, los materiales y las herramientas que nos van a ser necesarios. Para ello, es recomendable realizar algunas figuras con hilo de cobre, en las que podrás practicar la soldadura y probar los tiempos de calentamiento, las cantidades de estaño a aportar, la forma de colocar las piezas... De esta forma conseguirás una cierta "experiencia" inicial.

Más adelante, se entrará en la soldadura de componentes sobre una placa de circuito impreso, tarea que requiere un mayor cuidado y precisión, pero que con la práctica resultará sencilla.



El soldador utilizado en Electrónica

En Electrónica se suelen utilizar soldadores de potencia reducida, ya que generalmente se trata de trabajos delicados.

Se trata de un útil que tiene un enorme campo de aplicación, ya sea para realizar nuevos montajes o para hacer reparaciones. El soldador debe permitir las operaciones de soldadura con estaño correspondientes a la unión de dos o más conductores, o conductores con elementos del equipo. Debido a su frecuente empleo, el soldador deberá presentar, entre otras características, una gran seguridad de funcionamiento y durabilidad.

En general, se trata de una masa de cobre (punta), que se calienta indirectamente por una resistencia eléctrica conectada a una toma de energía eléctrica (generalmente el enchufe de 220v). Los tipos que se encuentran generalmente en el mercado pueden clasificarse en soldadores comunes o "de lápiz" y soldadores de pistola.

Tipos de soldadores



Soldador de lápiz

Éste es el clásico soldador de tipo lápiz, de 30w. Su calentamiento es permanente y posee una alta inercia térmica. Tanto en el momento de la soldadura como en las pausas de esta labor, el soldador permanece conectado a la corriente eléctrica. Resulta adecuado para trabajos repetitivos y numerosos.

El soldador de pistola

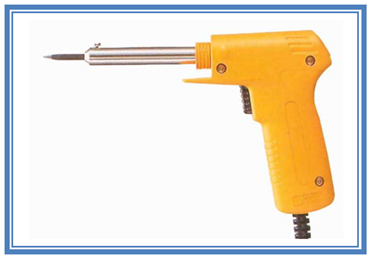

La punta se calienta por el efecto de una gran corriente que pasa por ella (el abultado mango lleva dentro un transformador que la produce). Resulta útil para trabajos esporádicos ya que se calienta instantáneamente. No se usa mucho en electrónica porque la punta no suele resultar lo bastante fina y precisa.

Tipos de soportes

Ya que el soldador mantiene la punta caliente (a unos 250~300ºC), se hace necesario el uso de un soporte donde dejarlo durante el tiempo que no se usa, para evitar quemar la mesa de trabajo. Aquí se ven algunos ejemplos:

Soporte típico para soldadores de poca potencia. Tiene esponja.

Soporte JBC que permite colocar el soldador de dos formas distintas. Tiene esponja.

El soporte más sencillo. Puede construirse con un trozo de chapa y una tabla de madera.

Soldador con todas las puntas que se le pueden acoplar: punta fina, punta gruesa, puna para desoldar circuitos integrados e incluso accesorio para desoldar, con pera de goma incluida.

Punta fina, ideal para la soldadura en Electrónica.
