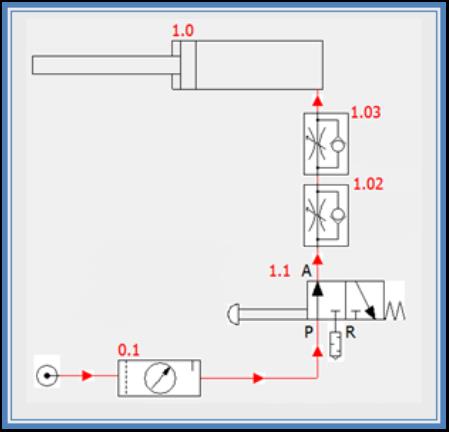

Para la regulación de las velocidades de avance y retroceso de un cilindro de simple efecto deben conectarse dos válvulas reguladoras de caudal entre la válvula direccional y el cilindro (1.02 y 1.03). Las válvulas deben conectarse en una en sentido opuesto a la siguiente.

D) Regulación de la velocidad de un cilindro de simple efecto al avance y al retroceso (por separado).

Cuando el aire circula hacia el cilindro puede pasar a través de la “vía rápida” de la válvula 1.02 y por la regulación de la válvula 1.03, controlándose así el tiempo de llenado y por ende la velocidad de avance del cilindro.

Cuando el aire circula desde el cilindro puede pasar a través de la “vía rápida” de la válvula 1.03 y por la regulación de la válvula 1.02, controlándose así el tiempo de vaciado y por ende la velocidad de retroceso del cilindro.

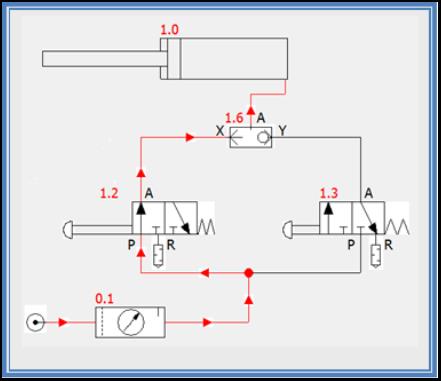

E) Mando de un cilindro de simple efecto desde dos puntos con un selector de circuito.

El selector de circuito o válvula “o” (1.6) es una válvula con dos entradas y una salida que permite controlar un actuador desde dos mandos  (válvulas direccionales 1.2 o 1.3).

Al accionar la válvula direccional 1.2 en la válvula “o” 1.6 se conectan la entrada X con la salida A obturándose la conexión Y, permitiéndose de esta manera la apertura del cilindro 1.0

Al desactivarse la válvula direccional 1.2 en la válvula “o” 1.6 permanecen conectadas la entrada X con la salida A obturándose la conexión Y, permitiéndose de esta manera el cierre del cilindro 1.0

Al accionar la válvula direccional 1.3 en la válvula “o” 1.6 se conectan la entrada Y con la salida A obturándose la conexión X, permitiéndose de esta manera la apertura del cilindro 1.0

Al desactivarse la válvula direccional 1.3 en la válvula “o” 1.6 permanecen conectadas la entrada Y con la salida A obturándose la conexión Y, permitiéndose de esta manera el cierre del cilindro 1.0
