Anterior |
|

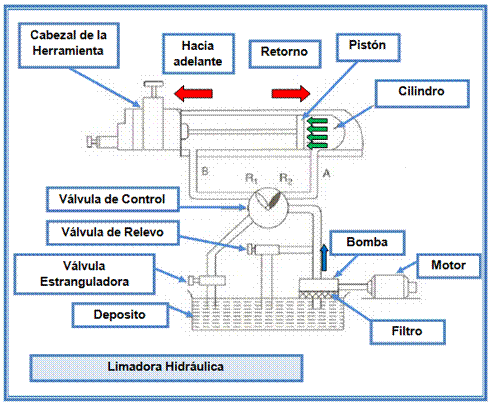

Limadora Hidráulica |
|

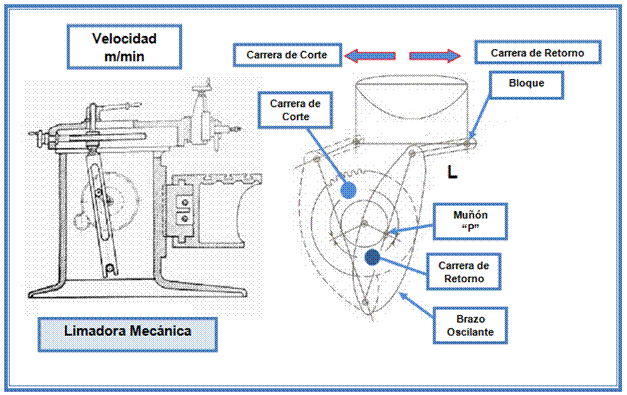

Limadora Mecánica |
|
Arranque de viruta

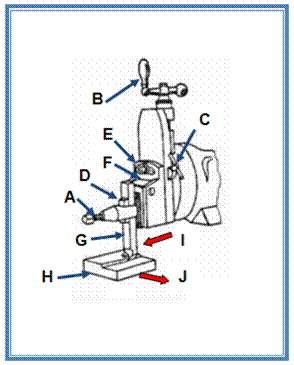

En la siguiente figura se muestra, a modo de ilustración, el arranque de viruta de una pieza en un limado horizontal, indicándose la forma de sujeción de la herramienta de la limadora al cabezal, siendo en la misma “A” el tornillo de apriete, “B” manivela de desplazamiento vertical, “C” traba de ajuste, “D” suplemento, “E” tornillo de desplazamiento angular, “F” placa sujeta herramienta, “G” herramienta, “H” pieza trabajada, “I” desplazamiento del cabezal porta herramienta y “H” desplazamiento lateral de la pieza.
|
|

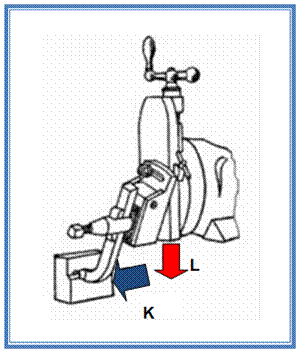

En esta otra figura se muestra un limado vertical, donde “K” y “L” son movimientos de traslación rectilínea y vertical respectivamente, que lo realiza el cabezal porta herramienta, estando la placa sujeta herramienta “F” desplazada angularmente. |
|

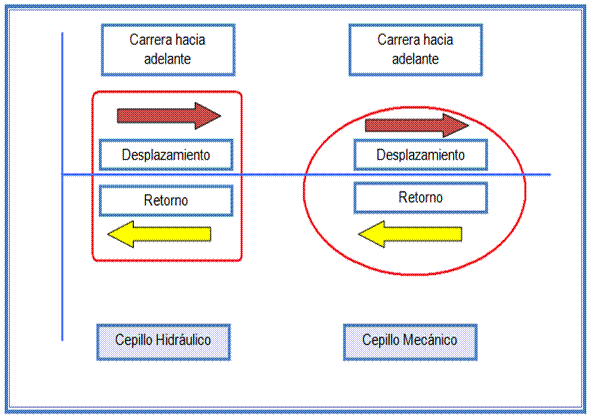

Carreras Hidráulicas y Mecánicas |
|
Herramientas de Corte
Las herramientas empleadas, son monofilo, parecidas a las del torno. El material de estas es generalmente acero rápido o acero de herramientas. Se utilizan dos tipos de herramientas ya que este proceso de mecanizado, permite hacer dos tipos de trabajo, de “Desbaste” y de “Afinado o Acabado”. |
|
Siguiente |
|

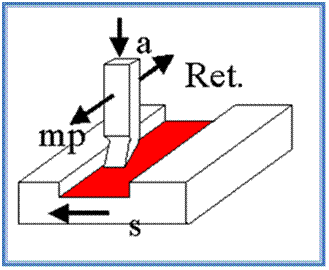

El movimiento principal lo tiene la herramienta, la cual va sujeta a una torre del brazo o ariete del cepillo. El movimiento de avance lo proporciona la mesa de trabajo por medio de un dispositivo llamado trinquete, el cual durante la carrera de trabajo de la herramienta no se mueve, pero al retroceso sí lo hace. El movimiento de penetración en el cepillo se logra por medio del ajuste de la mesa de trabajo. |
|
mp = movimiento principal S = avance Ret. = retroceso a = penetración
|
|
Propiedades de las herramientas de corte:
Dureza
Tenacidad
Resistencia al desgaste
Resistencia en caliente
Estabilidad química
Materiales de las herramientas de corte:
Acero no aleado o de bajo C
Acero rápido HSS
Carburos cementados y recubiertos
Materiales Cerámicos
Diamantes sintéticos y Nitruro de boro cubico |
|

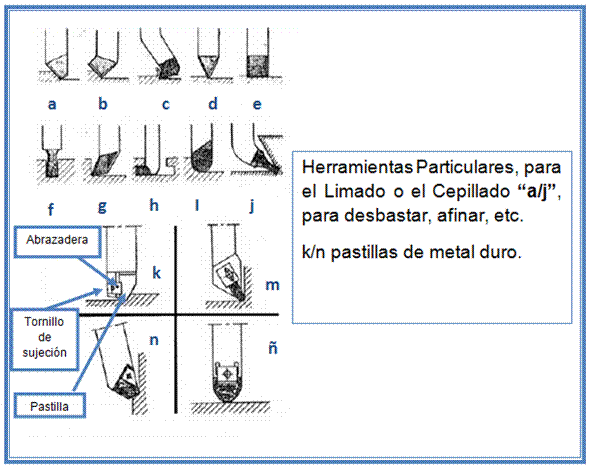

Caso |
Tipo de Herramienta |
|
a |
Herramienta de devastar superficies horizontales, Izquierda o Derecha |
|
b |
Herramienta de devastar superficies horizontales, acodada, de corte Izquierdo o Derecho |
|
c/e |
Herramienta de Afinar, en punta para perfilar. Herramienta de Afinar, forma pala, para superficies Planas |
|
f |
Herramienta de tronzar, acanalar o ranurar |
|
g |
Herramienta de corte lateral y para ejecución de ángulos vivos |
|
h |
Herramienta de Ranurar, de gancho, para ranuras en “T” |
|
i |
Herramienta para ejecución de redondamientos |
|
j |
Herramienta para ejecución de desahogos en ranurados - guiadores |
|
k/n |
Herramienta de Metal Duro (MD) y pastillas de Carburo Metálicos de características Análogas |
