Soldadura con Gas Protector (Mig/Mag)

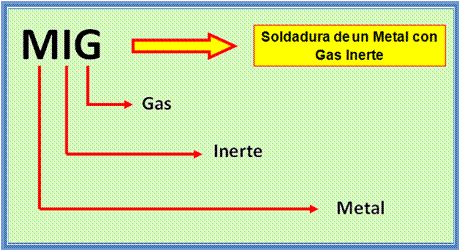

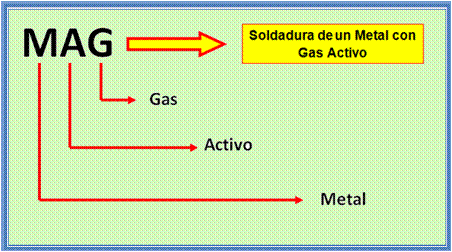

Es un proceso de soldadura por fusión, cuyo equipo usa alambre alimentado continuamente con electrodo, protegido por un gas activo o inerte. Este tipo de soldadura  por arco eléctrico con gas de protección, comprende diversos procesos de soldeo en función de los gases empleados, según sean activos (MAG) o inertes (MIG).

El proceso al arco eléctrico se emplea principal mente para la soldadura de láminas, placas o tuberías de metal.

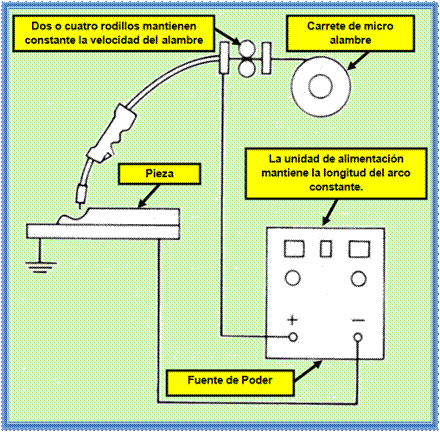

El proceso GMAW establece un arco eléctrico entre la pieza de trabajo y el alambre electrodo que se alimenta continuamente. Utiliza una máquina de potencial constante, antorcha y un mecanismo que alimenta el alambre hacia la unión de los metales. Es requerida la protección de un gas o mezcla de gases. La polaridad recomendada es polaridad invertida, sin embargo deberá consultar la especificación del electrodo a aplicar.



La soldadura MIG/MAG y la soldadura TIG son dos de los procesos más importantes que emplean un gas de protección para proteger al metal soldado de la contaminación atmosférica.

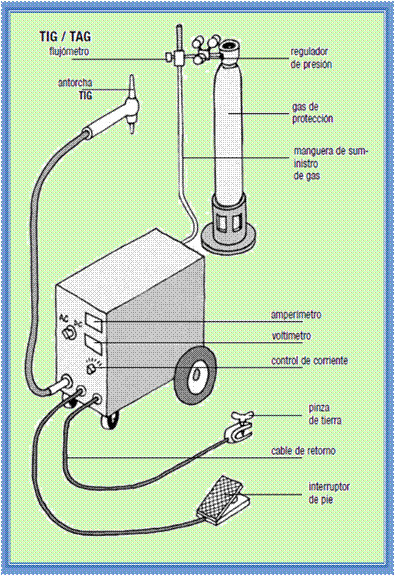

El proceso GTAW, establece el arco eléctrico entre un electrodo de tungsteno (no consumible) y la pieza a unir, se requiere una protección de un gas o mezcla de gases normalmente, la fuentes de poder incluyen una unidad de alta frecuencia que ayuda a iniciar el arco sin tocar la pieza base y estabilizarlo. Una característica del proceso es que no genera sal picadura y produce cordones de gran calidad. Se pueden unir aceros al carbón, inoxidables, aluminio, cobre y aleaciones, titanio y magnesio.



En el proceso GMAW la transferencia del electrodo se realiza por 3 formas:



a) Transferencia corto circuito

b) Transferencia globular

c) Transferencia spray o rocío



Se pueden unir aceros al carbón, inoxidables, aluminio, cobre y bronces.



La soldadura por arco eléctrico con gas de protección es un proceso semi-automático que es válido tanto para la operación manual como automatizada.

Para proporcionar el calor necesario para la operación de soldadura se requiere un arco de bajo voltaje (16-40 V) y alta intensidad (60-600 A) que se establece entre el electrodo y la pieza de trabajo.

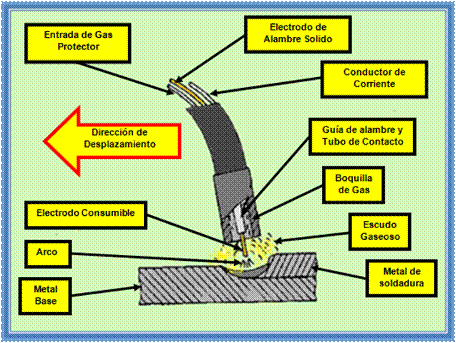

El electrodo, arco, metal fundido y área de soldadura están protegidos de la contaminación atmosférica mediante una corriente de gas de protección.

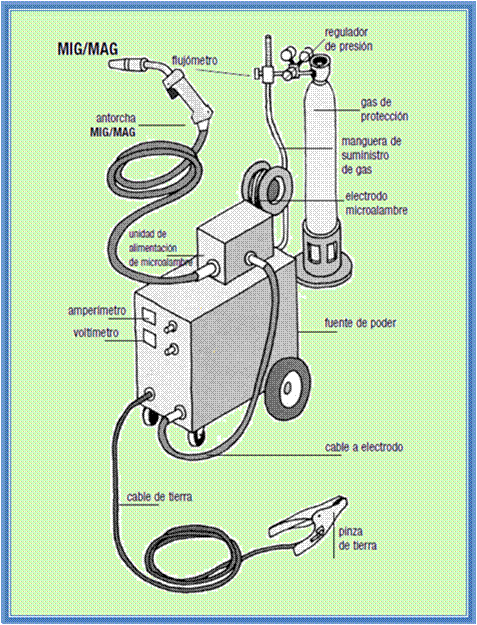

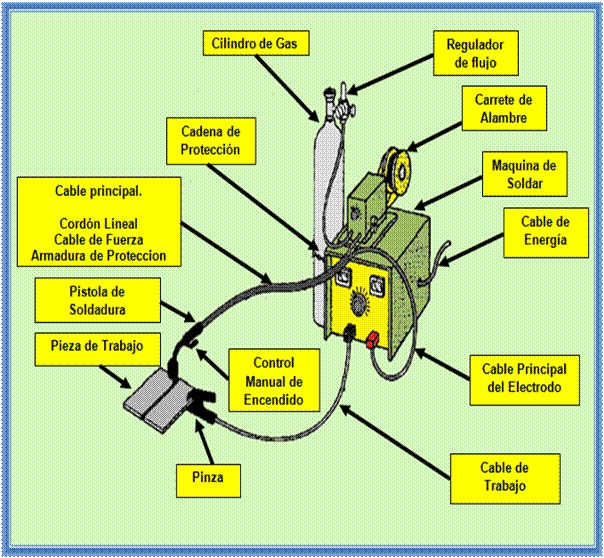

Equipo Básico y Accesorios

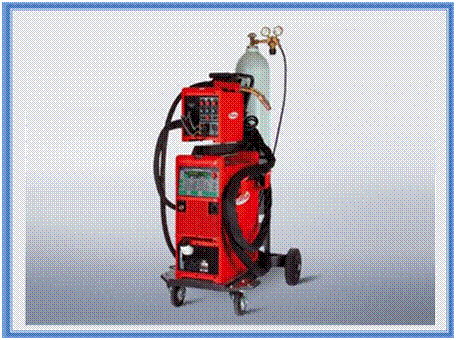

Maquina de Soldar por Arco de Corriente Alterna y Continua.

Tubo de Gas con sus Mangueras.

Reguladores (Manómetros) y Flujometros.

Mecanismo de Alimentación (Rodillos).

Electrodos (Rollo de Alambre).

Pistola con Mangueras y Cables.
